本文首先阐述有界模型检查（Bounded Model Checking）和 k-induction 的基本概念，然后介绍使用了 k-induction 的工具 CPAChecker、ESBMC 和 2LS。

Bounded Model Checking

模型检查的基本概念是将程序看作一个状态迁移系统 $M$，验证其是否满足某个性质 $\varphi$。

有界模型检查（Bounded Model Checking, BMC）是一种基于 SAT/SMT 求解器的模型检查方法。它通过检查系统在 $k$ 步内是否存在违反性质 $\varphi$ 的反例来验证系统的正确性。BMC 的核心思想是将模型检查问题转化为一个可满足性问题：

$$\mathrm{\exists }{s}_0,s_1,\dots ,s_k:I(s_0)\wedge T(s_0,s_1)\wedge T(s_1,s_2)\wedge \dots \wedge T(s_{k-1},s_k)\wedge \mathrm{\neg }\varphi (s_k)$$

其中 $I(s_0)$ 表示初始状态，$T(s_i,s_{i+1})$ 表示状态转移关系，$\mathrm{\neg }\varphi (s_k)$ 表示在第 $k$ 步违反性质 $\varphi$。如果上述公式可满足，则存在一个长度为 $k$ 的反例路径；如果不可满足，则在 $k$ 步内没有反例。

BMC 是一种下近似方法，适用于寻找反例，但不能证明系统的正确性。比如程序：

x = 0;
y = 0;
while (x < 10) {
  x++;
  y++;
}
assert(y > 10);

对其进行 $k=1$ 的展开及 SSA 转换后得到：

x_0 = 0;
y_0 = 0;
// g_0 <=> x_0 < 10
x_1 = x_0 + 1;
y_1 = y_0 + 1;
// g_1 <=> x_1 >= 10
x_2 = ite(g_0, x_1, x_0);
y_2 = ite(g_0, y_1, y_0);
assert(y_2 > 10);

将上述 SSA 形式的程序转化为 SMT 公式，得到：

$$\begin{gathered} (x_0=0)\wedge \\ (y_0=0)\wedge \\ (g_0\leftrightarrow x_0<10)\wedge \\ (x_1=x_0+1)\wedge \\ (y_1=y_0+1)\wedge \\ (x_2=\text{ite}(g_0,x_1,x_0))\wedge \\ (y_2=\text{ite}(g_0,y_1,y_0))\wedge \\ \mathrm{\neg }(y_2>10) \end{gathered}$$

把这个公式交给 SMT 求解，得到 SAT，说明不存在长度为 1 的反例路径。假设我们预设的 $k<10$，那么 BMC 就无法找到反例路径，但也不能给出程序正确的结论，因此程序在 10 步后会违反断言。

k-induction 扩展了 BMC 的能力，通过增加一个归纳步骤来证明程序的正确性。

k-induction

k-induction 包含两个步骤：基步骤和归纳步骤。

基步骤与 BMC 类似，检查程序从初始状态 $s_0$ 出发，在 $k$ 步内是否满足性质 $\varphi$。归纳步骤的目标是证明程序从任意的状态 $s_n$ 出发，在 $k$ 步内满足性质 $\varphi$ 的前提下，第 下一步 $s_{n+k}$ 也满足性质 $\varphi$。

形式化地，定义：

$$P(k):=\mathrm{\forall }{s}_0,\dots ,s_k.(\underset{i=0}{\overset{k-1}{\bigwedge }}T(s_i,s_{i+1}))\Rightarrow \varphi (s_i)$$

Base case：

$$I(0)\wedge P(0)\wedge P(1)\wedge \cdots \wedge P(k-1)$$

Induction step：

$$\mathrm{\forall }n.(P(n)\wedge P(n+1)\wedge \cdots \wedge P(n+k-1))\Rightarrow P(n+k)$$

归纳步骤的前提不包含 $I(0)$，这导致我们需要模拟任意的状态 $s_n$。一种方法是把所有的变量都提升为自由变量，表示为 $havoc(x)$。例如对于程序：

x = 1;
y = 1;
while (x < 10) {
  x++;
  y++;
}
assert(x == y);

初始情况下，$k=1$，经过一次展开和 SSA 转换后得到：

x_0 = 1;
y_0 = 1;
assert(x_0 == y_0);

将上述 SSA 形式的程序转化为 SMT 公式，得到：

$$\begin{gathered} (x_0=1)\wedge \\ (y_0=1)\wedge \\ \mathrm{\neg }(x_0=y_0) \end{gathered}$$

把这个公式交给 SMT 求解，得到 UNSAT，说明不存在长度为 1 的反例路径。对于归纳步骤（$k=1$），我们需要证明从任意状态出发，只要当前状态满足性质，执行一步后性质仍成立：

havoc(x_0);
havoc(y_0);
assume(x_0 == y_0);      // 归纳假设
// g_0 <=> x_0 < 10
x_1 = ite(g_0, x_0 + 1, x_0);
y_1 = ite(g_0, y_0 + 1, y_0);
assert(x_1 == y_1);      // 需要证明

对应地，将归纳步骤转成 SMT 可满足性检查：

$$\begin{gathered} (x_0=y_0)\wedge \\ (g_0\leftrightarrow x_0<10)\wedge \\ (x_1=\text{ite}(g_0,x_0+1,x_0))\wedge \\ (y_1=\text{ite}(g_0,y_0+1,y_0))\wedge \\ \mathrm{\neg }(x_1=y_1) \end{gathered}$$

该公式 UNSAT，说明归纳步骤成立。因此该程序确实是正确的。

上述例子通过 $k=1$ 的基步骤和利用了 $havoc$ 的归纳步骤就证明了程序的正确性，主要原因是需要验证的正确性目标就是该程序的循环不变式。

如果对于更加复杂的程序或更加复杂的性质，需要逐步增大 $k$ 的值，并尝试合成一个循环不变式辅助归纳步骤的证明。循环不变式的合成可以利用一个预静态分析完成，比如 ESBMC 的 interval analysis，也可以在 k-induction 的过程中动态地合成，比如 2LS 的 template-based invariant synthesis。

CPAChecker

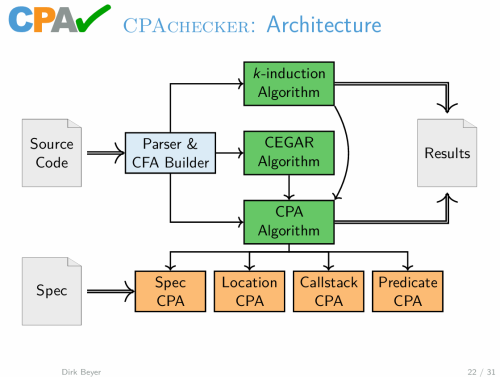

CPAChecker 的整体架构如图：

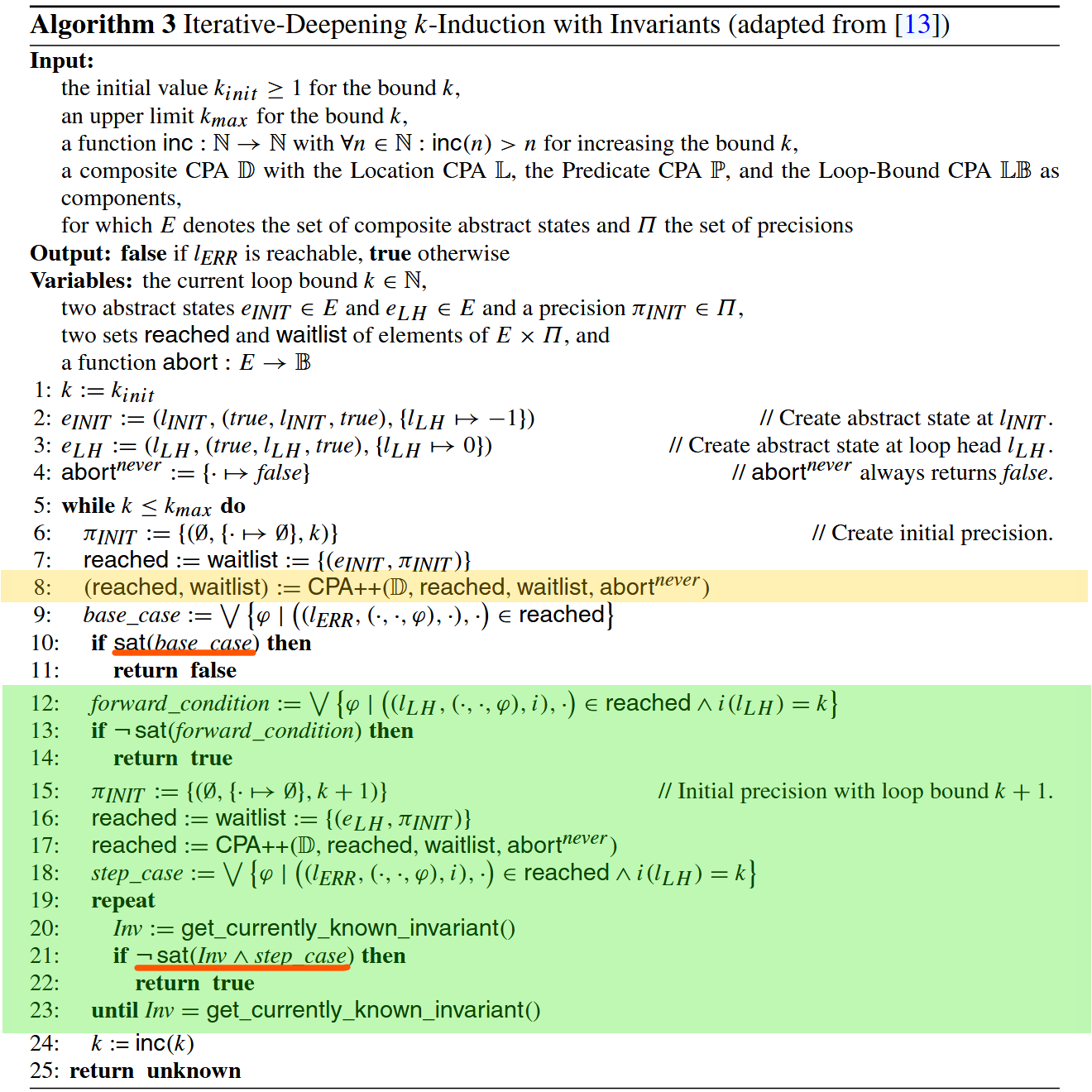

CPAChecker 在 A Unifying View on SMT-Based Software Verification 中给出了在 Configuarble Program Analysis 中进行 k-induction 的算法。

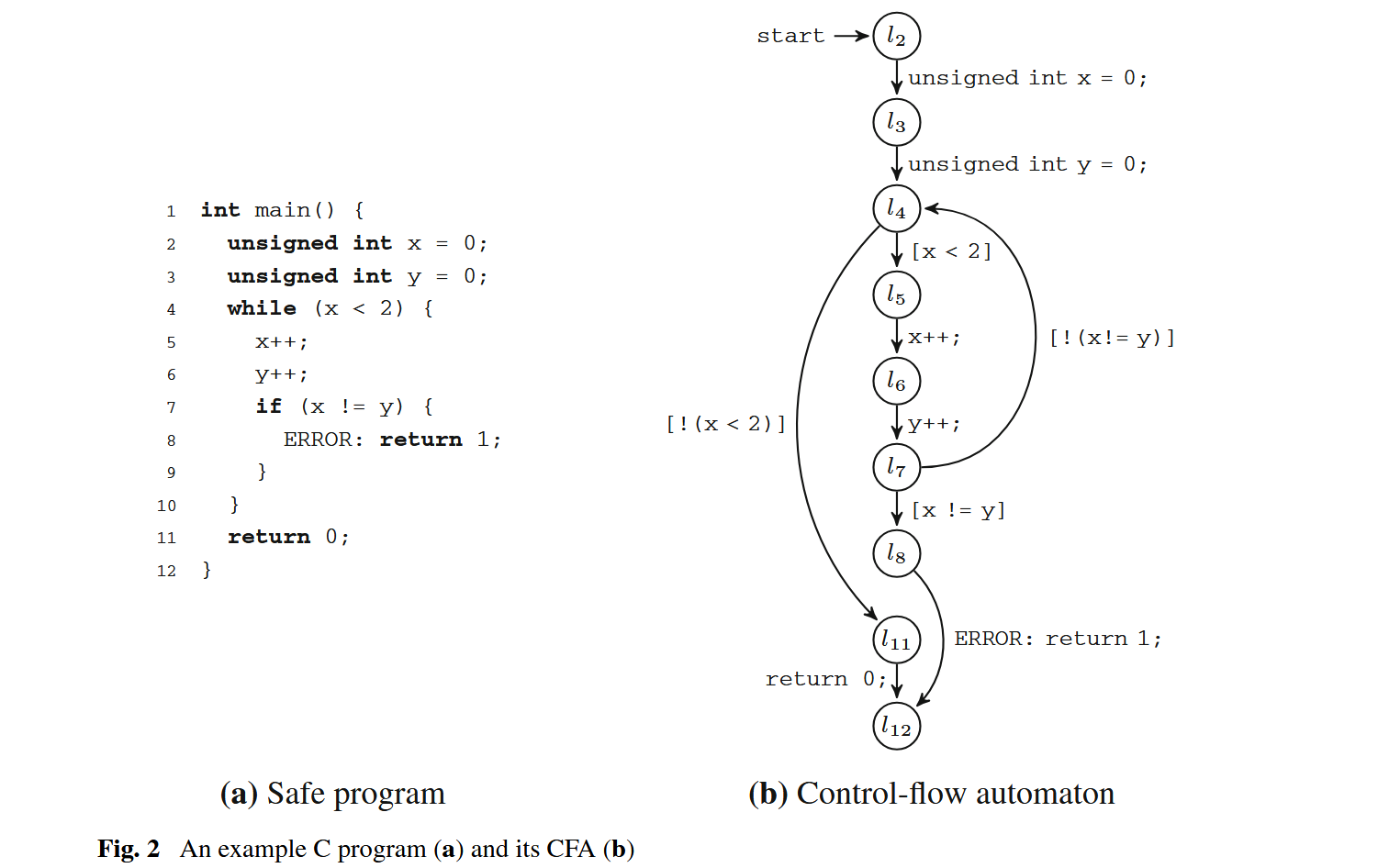

以下面的程序为例：

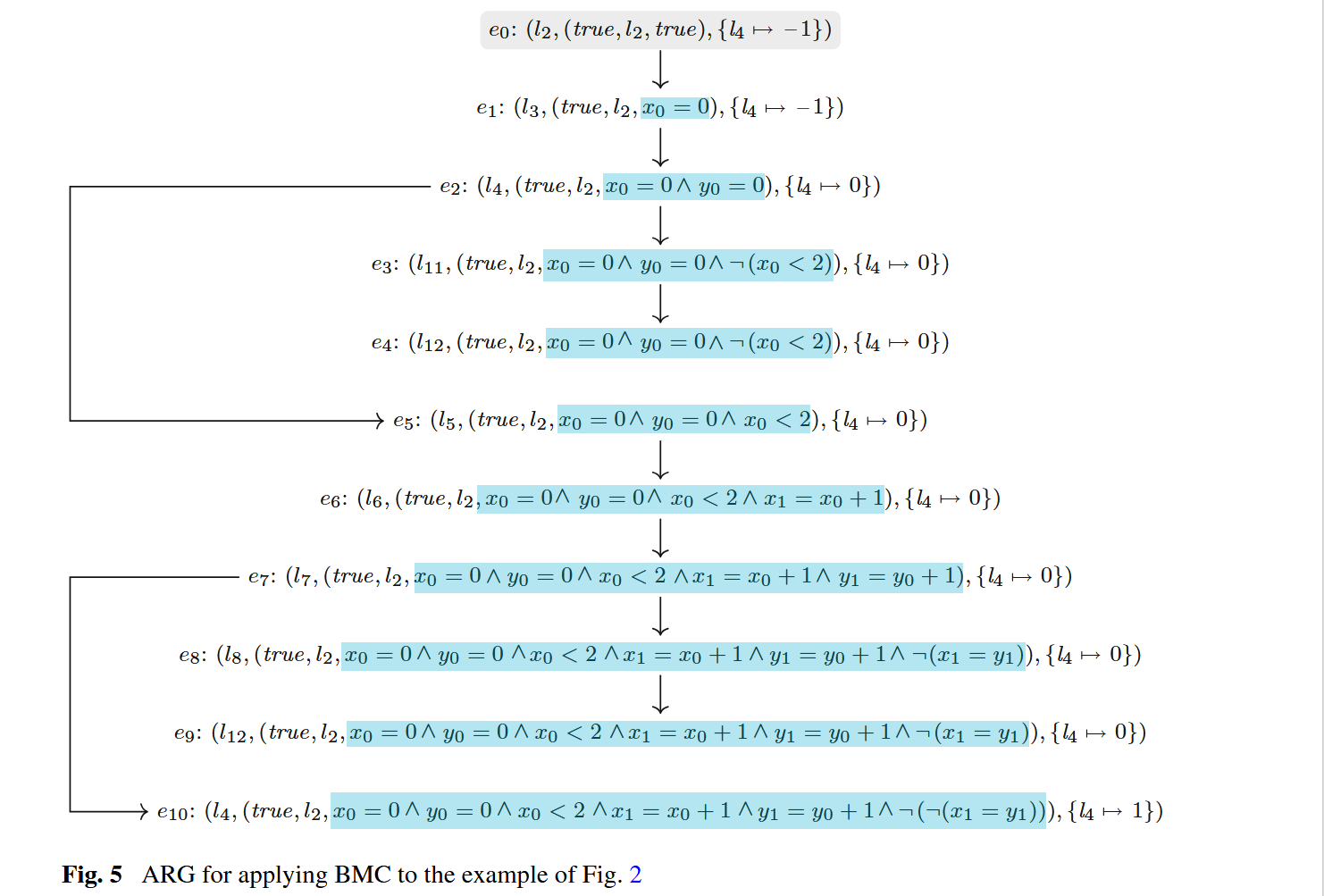

base：

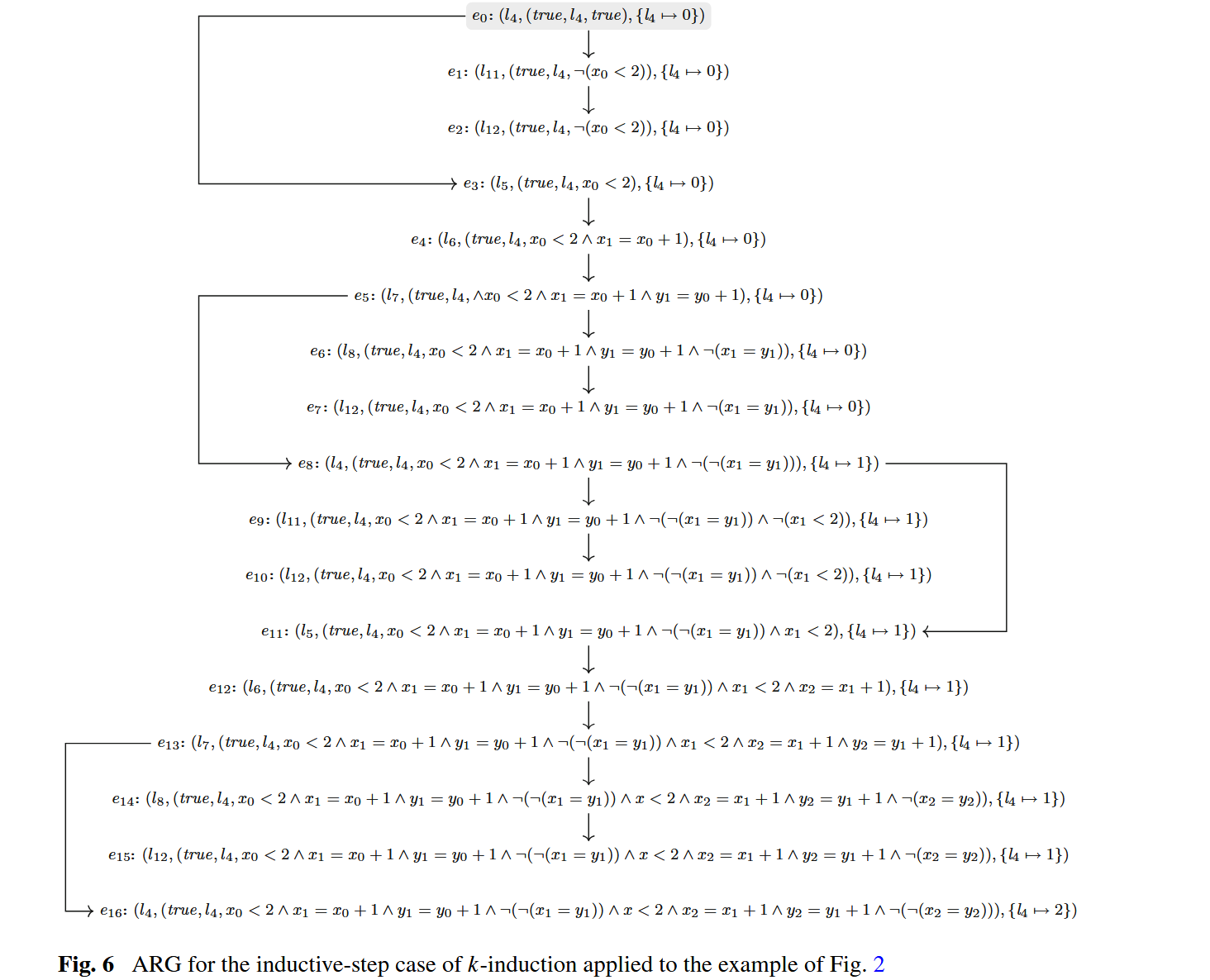

induction：

ESBMC v6.0

在 ESBMC v6.0 的论文中使用了不太相同的记号，不过目标相同：

$$B(k)=I(s_1)\wedge \underset{i=1}{\overset{k-1}{\bigwedge }}T(s_i,s_{i+1})\wedge \underset{i=1}{\overset{k}{\bigvee }}\mathrm{\neg }\phi (s_i).$$$$F(k)=I(s_1)\wedge \underset{i=1}{\overset{k-1}{\bigwedge }}T(s_i,s_{i+1})\wedge \mathrm{\neg }\psi (s_k).$$$$S(k)=\mathrm{\exists }n\in {\mathbb{N}}^{+}.(\underset{i=n}{\overset{n+k-1}{\bigwedge }}(\phi (s_i)\wedge T^{\prime }(s_i,s_{i+1})))\wedge \mathrm{\neg }\phi (s_{n+k}).$$$$kind(P,k)=\{\begin{array}{ll}P\text{ 有 bug},& \text{若 }B(k)\text{可满足};\\ P\text{ 正确},& \text{若 }B(k)\vee (F(k)\wedge S(k))\text{不可满足};\\ kind(P,k+1),& \text{否则}.\end{array}$$

ESBMC v6.0 提出使用区间分析加强不变式合成。在 k-induction 之前进行静态分析，过近似地估计变量的可能取值范围，实现一种 rectangular invariant 生成（例如 $a\le x\le b$）。

$S^{\prime }(k)=\mathrm{\exists }n.\underset{\text{不变式}}{\underbrace{\varphi (s_n)}}\wedge \underset{i=n}{\overset{n+k-1}{\bigwedge }}(\phi (s_i)\wedge T^{\prime }(s_i,s_{i+1}))\wedge \mathrm{\neg }\phi (s_{n+k})$

2LS for Program Analysis

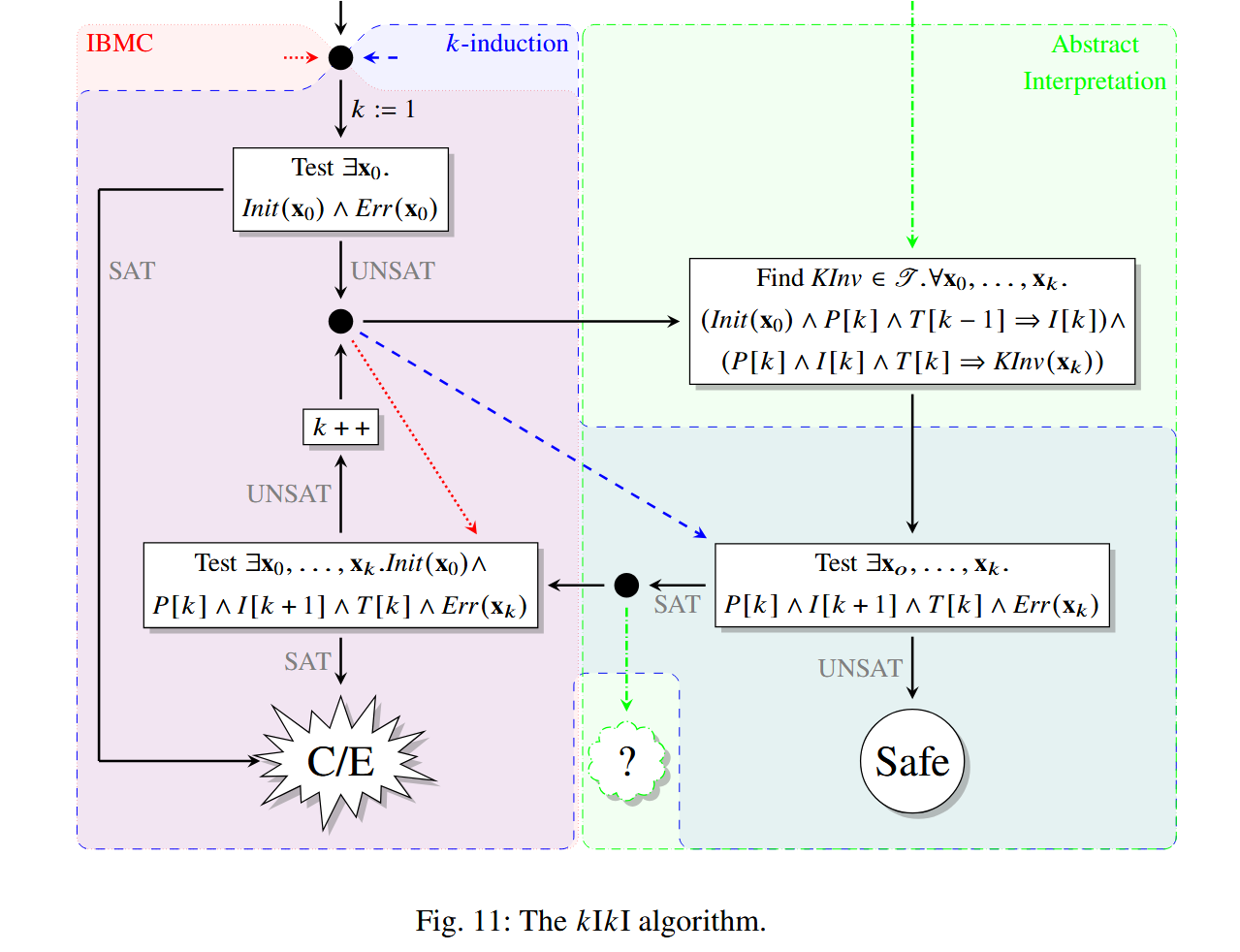

2LS 的核心算法是 k-induction k-invariant (kIkI) 算法。算法流程如图：

和 ESBMC 的思路不同，2LS 在 k-induction 的过程中合成 template-based invariant。

$KInv(x_k)$ 的形式是 $\tau (x,\delta )$，$\tau$ 对应模板表达式，$x$ 对应所有变量，$\delta$ 对应表达式中的参数。k-invariant 定义为：

$${\tau }^{[k]}(\delta )=\underset{i\in [0,k-1]}{\bigwedge }\tau (x_i,\delta )$$

k-invariant 的合成基于抽象解释。

具体化函数 $\gamma (d)=\{s\mid \tau (s,d)=true\}$，抽象函数 $\alpha (s)=min\{d\mid \tau (s,d)=true\}$

定义路径条件：

$$T[k]=\underset{i\in [0,k-1]}{\bigwedge }Trans(x_i,x_{i+1})$$

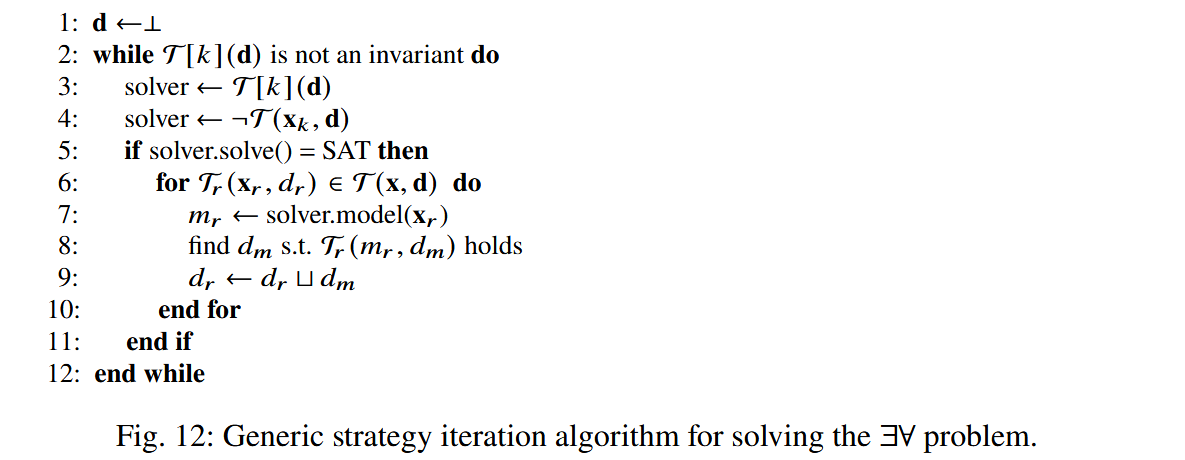

类似 CEGAR 的思路，从 $d=\mathrm{\perp }$ 开始，迭代求解：

$${\tau }^{[k]}(d)\wedge T[k]\wedge \mathrm{\neg }\tau (x_k,d)$$

如果上面的公式 SAT，说明找到了一个反例，那么利用反例的结果增强原先的抽象域，表示为用 $d_{old}\leftarrow d_{old}\bigsqcup d_{neg}$

Lam4Inv

题外话：

LLM Meets Bounded Model Checking: Neuro-symbolic Loop Invariant Inference
